*تکنولوژی delta conversion

این توپولوژی عموماً برای تغذیه کامپیوترهای شخصی بکاربرده می شود همانواژه دلتا که یک نماد یونانی است به معنای تفاضل یا اختلاف می با شد و نامگذاری تکنولوژی دلتا کانورژن نیز بر اساس بالانس توان خروجی با مقایسه شکل موج ورودی و خروجی در هر نقطه و جبران تفاضل موجود بوسیله کانورترهاست .

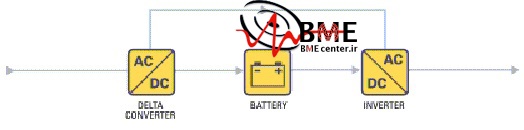

این توپولوژی که در بلوک دیاگرام شکل ۵ دیده میشود حدود ۱۰ سال پیش جهت مرتفع ساختن معایب تکنولوژی دابل کانورژن طراحی وتولید شده است ،در شرایط عملکرد عادی توان خروجی با همکاری اینورتر اصلی و دلتا اینورتر تامین می گردد .
ودر شرایط خرابی منبع ورودی ، مشابه سیستم دابل کانورژن پیوستگی توان خروجی توسط اینورتر اصلی و با استفاده از انرژی ذخیره شده باتریها حاصل می شود .

در این طراحی کانورترها به صورت دوسویه عمل می کنند یعنی دلتا کانورتر و کانورتر اصلی توانایی تبدیل AC به DC و DC به AC را بطور همزمان دارند.
در طراحی دلتاکانورژن ، دلتاکانورتر یک کانورتر جریان است که دو وظیفه را به عهده دارد. وظیفه اول کنترل مشخصه های توان ورودی است که کشیده شدن جریان بصورت سینوسی و کاهش هارمونیکها و در نتیجه کاهش تلفات گرمایی و استهلاک کمتراز فواید آن می باشد .
دومین وظیفه کنترل و تنظیم جریان ورودی جهت تامین جریان شارژ باتریهاست.اینورتر(کانورتر) اصلی نیز یک اینورتر ولتاژ با تکنولوژی PWM است که مهمترین وظیفه آن تنظیم و تثبیت ولتاژ در نقطه بالانس توان با تلرانس ۱%± است .
کیفیت خوب مشخصه های توان خروجی و راندمان بالا ، کاهش تلفات ، اصلاح ضریب توان ورودی ، کنترل دینامیکی و سازگاری با ژنراتور نیز از مزایای قابل ملاحظه این تکنولوژی است.


*standby Off line

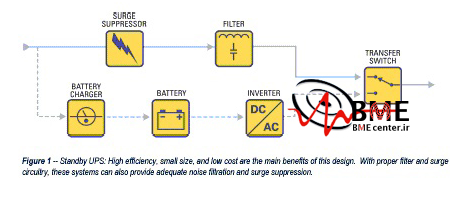

این توپولوژی عموماً برای تغذیه کامپیوترهای شخصی بکاربرده می شود همان طور که در بلوک دیاگرام شکل ۱ نمایش داده شده است در شرایط عملکرد عادی (هنگامیکه منبع توان ورودی در بازه مجاز است ) ، توان از منبع ورودی به transfer switch و خروجی دستگاه یوپی اس انتقال داده می شود و در زمان خرابی منبع ورودی و یا خارج شدن ولتاژ و فرکانس از رواداریهای مجاز ، توان خروجی توسط اینورتر و انرژی ذخیره شده باتری تامین میگردد واینورتر تنها هنگامی شروع به کار میکند که منبع ورودی دچار خرابی گردد .
در این تکنولوژی توان خروجی از کیفیت چندان مناسبی برخوردار نیست و عمومأ در توانهای کم تولید می گردد.، اما راندمان بالا و قیمت پایین از مزایای این طراحی است.

standby ferro
در این تکنولوژی ترانسفورمری با طراحی و عملکردی خاص بنام فرورزونانت بکاررفته که با به اشباع رفتن هسته ترانس ، ولتاژ تثبیت شده ای در خروجی فراهم میگردد،همان طور که دربلوک دیاگرام شکل۲دیده میشود در شرایط عادی کارکرد، توان از منبع AC ورودی به سیم پیچ اولیه ترانسفورمر فرو منتقل شده و از ثانویه ترانسفورمر، توان خروجی فیلتر شده با رگولاسیون مناسب به بار مصرفی انتقال می یابد. در زمان خرابی منبع ورودی ، اینورتر شروع به کار کرده و با استفاده از انرژی ذخیره شده باتری وترانسفورمر خروجی توان مورد نیاز تامین میگردد .
ایزولاسیون بسیار خوبی که ترانس فرورزونانت جهت تامین خروجی فیلترشده ایجاد مینماید از بکار بردن هرگونه تجهیزات فیلترینگ دیگری مناسبتر است، از اینرو فیلتراسیون عالی برق شهر و قابلیت اطمینان بالا از نقاط قوت این تکنولوژی است .
یوپی اس های فرورزونانت با بکار گرفتن بعضی ژنراتورها و بارهای کامپیوتری که ضریب توان ورودی شان اصلاح شده است ، دچار ناپایداری می شوند ، همچنین به دلیل اتلاف حرارتی بالا ، راندمان پایین و حجیم بودن این دستگاهها ، طی چند سال اخیر محبوبیت این طراحی کاهش یافته است. این تکنولوژی درتوانهای ۳~۱۵ KVA طراحی و تولید می شود.




تکنولوژی Line interactive

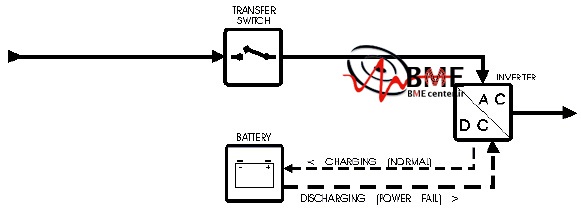

این توپولوژی درسایتها ، شبکه وسرورها (تجهیزات IT ) بیشترین استفاده را دارد . همان طور که در بلوک دیاگرام شکل۳دیده میشود، در این طراحی اینورتر همواره روشن و به خروجی یوپی اس متصل است ودر حالت عملکرد عادی وظیفه شارژ باتریها را عهده دار است و زمانیکه توان ورودی از بازه مجاز تعریف شده خارج گردد ، پیوستگی توان خروجی از اینورتر و انرژی ذخیره شده باتریها تامین میگردد.
معمولا جهت فراهم شدن رگولاسیون ولتاژ مناسب در خروجی در این طراحی از ترانسفورمرهای tap changing نیز استفاده میشود.در مقایسه با توپولوژی standby تجهیزات فیلترینگ بیشتری تعبیه شده و ناپایداری خروجی و نویزهای سوییچینگ نیز کاهش یافته است .
در مجموع راندمان بالا ، قیمت پایین ، ضریب اطمینان بالا و توانایی اصلاح ولتاژ نامناسب ورودی ، این طراحی را در توانهای ۰٫۵~۵ KVA برتر و غالب می داند




تکنولوژی double conversion
همان طور که در بلوک دیاگرام شکل۴دیده میشود این طراحی از جهاتی مشابه سیستم standby است با این تفاوت که در شرایط عملکرد عادی نیز اینورتر توان خروجی را تامین مینماید . در این طراحی ابتدا توانAC ورودی توسط رکتیفایر به DC و سپس توسط اینورتر، DC به AC تبدیل می گردد و امکان عملکرد دو سویه وجود ندارد .
به هنگام خرابی منبع ورودی ویا خارج شدن توان ورودی از رواداریهای مجاز، نیز اینورتر پیوستگی توان خروجی را با استفاده از انرژی ذخیره شده باتریها تامین مینماید، در این طراحی عملا transfer time نخواهیم داشت .این تکنولوژی مشخصه های کاری ایده آلی را در خروجی (مستقل از تغییرات ولتاژ و سرعت تغییرات فرکانس ورودی ) فراهم می سازد و در توانهای بالاتر از ۱ kVA طراحی و تولید می گردد ، اما به دلیل کارکرد مداوم اینورتر ، فرسایش قطعات و المانهای پاور ، ضریب اطمینان این سیستم کاهش می یابد ، بازده کم و تلفات انرژی و هزینه بالا نیز از دیگر معایب این تکنولوژی است
