* سوئیچ استاتیک در یو پی اس

عملکرد سوئیچ استاتیک در یو پی اس بدین گونه می باشد که در صورت وجود باراضافی در خروجی یو پی اس خروجی اینورتور به صورت اتوماتیک به منبع جایگزین انتقال می یابد. برای این منظور یک مدار انتقال جریان اضافه در سوئیچ استاتیک گنجانده شده است.

در صورت خراب بودن بار یا وجود فشار زیاد در بار جریان اضافی به صورت خودکار به منبع جایگزین انتقال می یابد. بدون این ویژگی، اینورتر می تواند جریان را به حد فعلی قبل برای از بین بردن خرابی انتقال دهد. این روش به احتمال زیاد باعث می شود تمام بار به از دست داده شود. سوئیچ استاتیک، وقتی جریان در 110 تا 125 درصد (بسته به سازنده) باشد جریان را به صورت اتوماتیک برای از بین بردن خطا به منبع ارسال می کند. از آنجا که این مدار نمیتواند میان خرابی و فشار تفاوتی قائل شود، با تامین اولیه انرژی از بار باعث می شود که به منبع جایگزین انتقال یابد و انرژی از منبع جایگزین تامین گردد.


سوئیچ استاتیک انتقال خودکار خروجی اینورتر را به منبع متناوب در صورت خرابی اینورتر فراهم می کند. زمان انتقال از سوئیچ استاتیک باید در هنگام انتخاب یک UPS ارزیابی شود. یک سوئیچ استاتیک باید حداکثر زمان انتقال چهار میلی ثانیه برای بارهای بحرانی عادی داشته باشد. اکثر سوئیچ های استاتیک همراه با یک یو پی اس به عنوان یکی از تجهیزات عرضه می گردد.

سوئیچ استاتیک یک استراحت چهار میلی ثانیه در هنگام انتقال به اینورتر فراهم می کند. وقتی انتقال به اینورتر با مشکلی مواجه گردد خرابی سنجش ولتاژ به سوئیچ از طریق اینورتر عرضه می شود. هنگامی که در اینورتر خرابی رخ می دهد، سوئیچ استاتیک از دست دادن ولتاژ را متوجه می شود و شروع به انتقال می کند . زمان متوجه شدن افت ولتاژ تا انتقال حدود چهار میلی ثانیه می باشد.

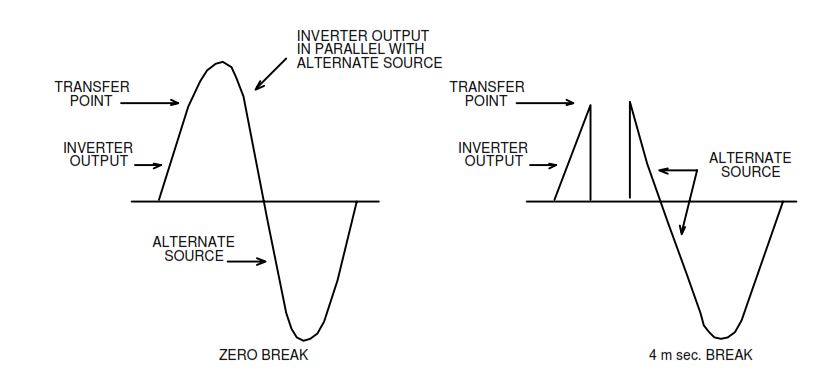

zero-break سوئیچ استاتیک روی ferroresonant اینورتور امواج خروجی مربعی را نظاره می کند. نامنظم شدن خروجی مربعی بیانگر خرابی اینورتور می باشد. نشان می دهد که صفر استراحت و 1/4 چرخه استراحت انتقال سوئیچ استاتیک می باشد.
